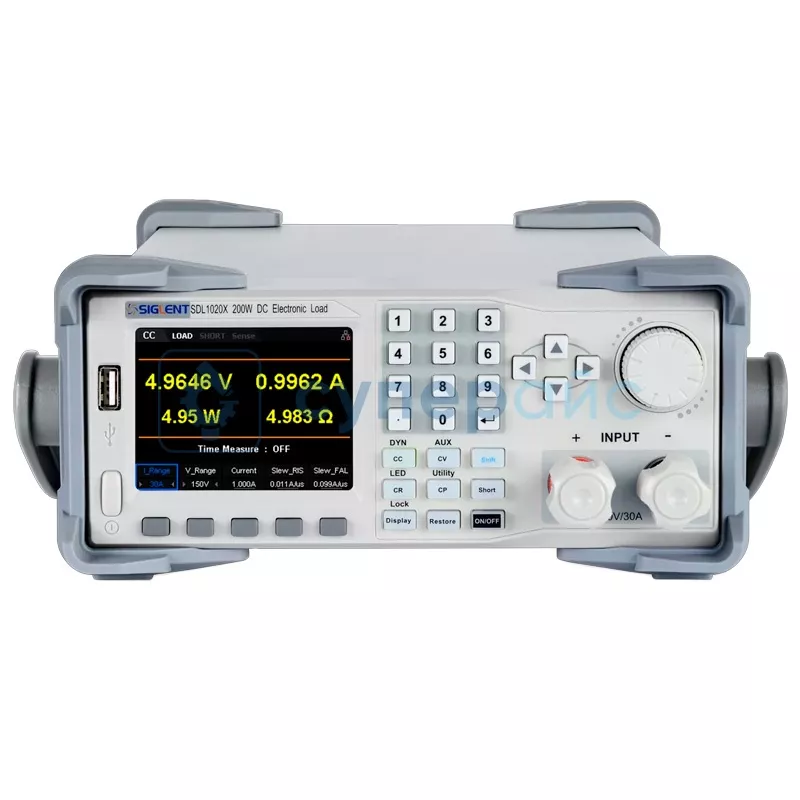

Цифровая электронная нагрузка Siglent SDL1020X
Технические характеристики Siglent SDL1020X
| Входное напряжения | 0 - 150 В |
| Входной ток | 0 - 30 А |
| Мощность | 200 Вт |
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) |
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц |
| Скорость измерения напряжения и тока | до 500 кГц |
| Возможность программирования | есть |
| Подключение внешнего ввода триггера | есть |
| Компенсация чувствительности по 4 проводам | есть |
| Хранение | 50 записей |
| Режим CV | |
| Диапазон измерения | 0 - 150 В |
| Разрешение | 0,1 мВ |
| Точность | ±(0,05% + 0,025% полной шкалы) |
| Режим CC | |
| Диапазон измерения | 0 - 30 А |
| Разрешение | 0,1 мА |
| Точность | ±(0,05% + 0,05% полной шкалы) |
| Режим CR | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,1 мА |
| Точность | ±(0,01 % + 0,0008) |
| Режим CP | |
| Диапазон измерения | 0 - 200 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1 % + 0,1 % полной шкалы) |
| Динамический режим | |
| T1 и T2 | 20 мкс - 999 с: 1 мкс |
| Точность | 20 мкс - 200 мс: 5 мкс 200 мс - 999 с: 5 мс |
| Скорость нарастания | 0,001 - 2,5 А/мкс |
| Время нарастания | 12 мкс |
| Измерение напряжения | |
| Диапазон измерения | 0 - 150 В |
| Разрешение | 0,1 / 1 мВ |
| Точность | ±(0,05% + 0,025% полной шкалы) |
| Измерение тока | |
| Диапазон измерения | 0 - 30 А |
| Разрешение | 0,1 мА |
| Точность | ±(0,05% + 0,05% полной шкалы) |
| Измерение сопротивления | |
| Диапазон измерения | 0,03 Ом - 10 КОм |
| Разрешение | 0,001 Ом |
| Измерение мощности | |
| Диапазон измерения | до 200 Вт |
| Разрешение | 10 мВт |
| Точность | ±(0,1% + 0,1% полной шкалы) |
| Защита | |
| От перенапряжения | есть |
| От перегрузки по току | есть |
| От перегрева | есть |
| От избыточной мощности | есть |
| От обратной полярности | есть |
| Общие характеристики | |
| Дисплей | 3,5-дюймовый TFT ЖК-экран |
| Интерфейс | RS-232, USB, LAN |
| Габариты | 256 х 115 х 410 мм |
| Вес | 5,8 кг |
| Комплектация | блок электронной нагрузки Siglent SDL1020X - 1 шт; кабель питания - 1 шт; кабель USB - 1 шт; руководство пользователя - 1 шт; сертификат соответствия - 1 шт |
| Совместимость | Кабель USB 2.0 A - B 1 метр |
Электронная нагрузка Siglent SDL1020X
Электронная нагрузка Siglent SDL1020X представляет собой профессиональное устройство для тестирования электроники. Входное напряжение 0-150 В расширяет диапазон тестируемых устройств. С применением такой техники инженеры могут проверять низковольтные схемы или высоковольтные источники питания без дополнительного оснащения.
Входной ток до 30 А обуславливает возможность тестирования мощных образцов оборудования. Высокий показатель тока даёт точно моделировать нагрузки для проверки силовых компонентов.
Режимы работы CV, CC, CR, CP охватывают базовые сценарии испытаний. Многорежимность даёт имитировать различные типы нагрузок: потребители постоянного тока, резистивные элементы, электроприборы с фиксированной мощностью.
Блок электронной нагрузки компактен, что экономит рабочее пространство лаборатории.
Преимущества модели:
- гибкая настройка параметров работы;
- быстрое переключение между режимами;
- защита на случаи аварийных режимов;
- сравнительно малый вес при большом наборе функций.
Мощность в 200 Вт определяет максимальную нагрузку на тестируемое устройство. Можно подбирать оптимальные нагрузочные профили для тех или иных приборов.
Поддержка USB-интерфейса упрощает интеграцию с компьютерными системами. USB-подключение служит автоматизации рабочих процессов через программное управление.
Хранение 50 записей настроек упрощает проведение повторяющихся испытаний. Встроенная память позволяет быстро воспроизводить стандартные тестовые сценарии без повторного ввода параметров.
Области, где возможно применение SDL1020X:
- проверка батарей и аккумуляторов;
- калибровка блоков питания;
- проверка защитных цепей;
- верификация солнечных панелей.
Обзорная таблица электронных нагрузок Siglent
| Характеристики | SDL1020X | SDL1020X-E | SDL1030X | SDL1030X-E |
| Входное напряжения | 0 - 150 В | |||
| Входной ток | 0 - 30 А | |||
| Мощность | 200 Вт | 300 Вт | ||
| Режимы работы | CV (постоянное напряжение), CC (постоянный ток), CR (постоянное сопротивление), CP (постоянная мощность) | |||
| Динамический режим | CC: 25 кГц, CP: 12,5 кГц, CV: 0,5 Гц | |||
| Скорость измерения напряжения и тока | до 500 кГц | |||
| Хранение данных | 50 записей | |||
| Диапазон измерения в режиме CV | 0 - 150 В | |||
| Разрешение в режиме CV | 0,1 мВ | 1 мВ | 0,1 мВ | 1 мВ |
| Диапазон измерения напряжения | 0 - 150 В | |||
| Диапазон измерения тока | 0 - 30 А | |||
| Диапазон измерения сопротивления | 0,03 Ом - 10 КОм | |||
| Диапазон измерения мощности | до 200 Вт | до 300 Вт | ||
| Защита от перенапряжения, перегрузки по току, перегрева и т.д. | есть | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
